HOUSE 1014 . Granollers


HARQUITECTES . photos: © Adrià Goula

The plot is located in the historical city centre of Granollers and placed into an urban fabric of dwellings between party walls. The available space is narrow and elongated, only 6.5 m wide; and accessible from two streets. Owing to the dilapidated state of the existing building, only the main façade, reasonably well preserved offering a certain heritage value, could be maintained.


























The desire of the owners was to differentiate two zones in the house: the domestic area, where the daily family life had to take place; and a secondary area, quite and isolated from the first, functionally independent to be used indistinctly as a living room or to welcome occasional guests as well as organizing meals and gatherings. According to planning regulation in street alignment the partition in two areas along the plot appears automatically. The domestic area is placed towards the main street, while the west side of the plot, isolated and separated by the central garden, becomes a segregated zone for vehicle access.
The east-west orientation of the plot and the narrowness of the access streets made it difficult to achieve a good solar gain throughout the street façades. This circumstance, added to the difficulties to achieve privacy in the ground floor, led us to move back the building from the front street line, creating access patios both sides of the house. These patios allow upper solar gain and at the same time create transition spaces, both physically between the street and the house, and between outdoor and indoor climate. Semi covered and practicable spaces with retractable roofs tops allow capturing energy during winter time as well as ventilation through summer. This way both, pedestrian entrance from main central street and vehicles access from the opposite side are solved, avoiding typical secondary and often neglected spaces that are often generated by this kind of uses. The qualities of privacy, light, space and thermal comfort of these spaces allow the house to be used and perceived from end to end, without any hidden or residual space. These bioclimatic spaces become the first step of a sequence of areas linking one street to the other offering all along a great variety of conditions, characteristics and properties clearly differentiated among themselves. The addition of this sequence of spaces and thermal conditions creates a ground floor 53 m long totaling 345 m² dedicated to the most frequent and collective use of the house. It works at the same time as a long continuous hallway, giving access to the private and service areas of the house located in the upper floor and the basement, respectively.
Each one of the rooms was individually treated yet carefully connected with the next one, clearly identifying the specific use of each space being all, at the same time, part of a whole. This approach helps exterior spaces to achieve the quality of a living space, therefore becoming one more room of the house. This way, this main ground floor combines different interior rooms, lower or higher roofs, longer, semi-exterior covered and bioclimatic rooms as well as covered and uncovered outdoor rooms.
The sequence of spaces creates some kind of ambiguity about what is an interior or exterior space. At the same time, outdoor spaces are intentionally differentiated, so the presence of greenery and natural ceramic helps creating genuine landscape impressions in a plot without views. The organization, based on sequenced spaces, is totally related to the structural system of the house, opting consequently for a walling system that materially reinforces the typology of the house. Load bearing walls embrace every space limiting both the size as well as the proportion of the openings between spaces in such a way that the structure drastically conditions the experience and perceptions while in the house. Variety of ceramic materials, different skin textures, walls thickness and the capacity for self regulation of humidity and thermal inertia are experiences identifying every space typology. Space is the structure and the structure configures the space.
Relationship between different structural units produces discontinuities that need to be solved, becoming as an opportunity to organize brick masonry and creating post-compressed beams where solid brick layers will be reinforced. Load bearing walls are stratified in strips between ledges and lintels creating a gradient of densities from the thinner and more solid pieces in the ground floor, to the thicker and perforated pieces of the upper floors. Diverse structural requirements of the masonry work produce different rhythms and textures achieving new expressivities.
Materials and spaces distribution prioritizes optimal passive behavior of the house, starting from bioclimatic patios that not only ensure thermal stability between 15 and 25ºC, an intermediate and improved climate, but also reducing the energy demand of the spaces directly related with those patios. The structural system and the double brick wall facade, filled with a 10cm isolating wood fiber, guarantee a very good relation between the thermal isolation and the indoor thermal inertia.

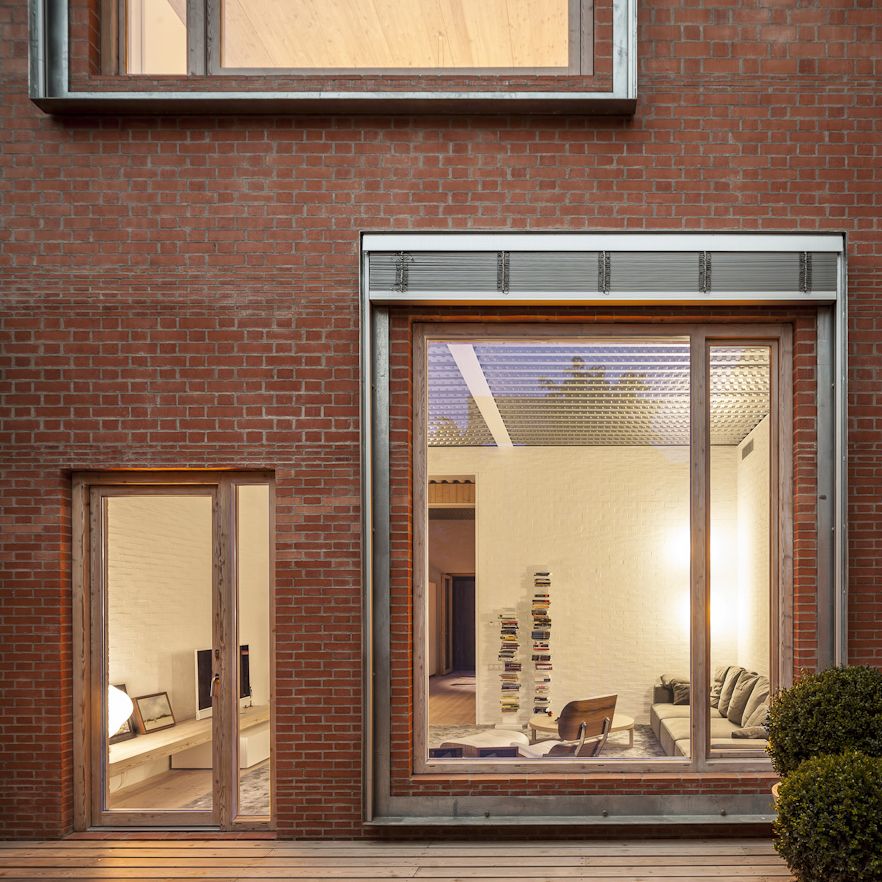

The solar protection elements hung from the exterior brick wall preventing thermal bridges yet disassociated from the window opening, as a secondary and more dynamic element, a circumstantial addition suitable to be changed or replaced over the years.
Finally the house is climatized by radiant systems linked to a geothermal system to allow passive exchange with the ground. Additional to the radiant floors, metallic sheet composite-slabs -structures activated by the ground working as large radiators or radiant surfaces- help dissipating the heat during summer. This high internal inertia linked to the ground temperature allows achieving a very stable thermal behavior over the seasons with the lowest energetic consumption.

HOUSE 1014 // CASA 1014
Site: Granollers, Barcelona
Architect: HARQUITECTES (David Lorente, Josep Ricart, Xavier Ros, Roger Tudó)
Collaborators: Blai Cabrero Bosch, architect (HARQUITECTES)
Montse Fornés Guàrdia, architect (HARQUITECTES)
Carla Piñol Moreno, quantity surveyor (HARQUITECTES)
Fátima Vilaseca (interior design)
Ramon Anton, quantity surveyor
DSM arquitectes (structural engineer)
Igetech / Àbac enginyers (insallations)
Anna Esteve (landscape)
Project year: 2010-11
Construction: 2012-14
Constructed surface: 673m2

La parcela está situada en el centro histórico de Granollers. Se trata de una parcela entre medianeras de 6,5 metros de ancho y muy larga que tiene acceso desde dos calles. De la construcción existente, que se hallaba en estado ruinoso, solo se ha podido conservar la fachada a la calle principal que se mantenía en buen estado y tenía un cierto interés patrimonial.
Los clientes querían diferenciar claramente dos zonas dentro de la casa: una área más doméstica donde se tenía que desarrollar la vida más familiar y una segunda área de funcionamiento independiente que tenía que servir tanto para tener un espacio de estar más aislado y tranquilo en el día a día, así como para recibir visitas o organizar comidas colectivas en situaciones más esporádicas.
Las condiciones urbanísticas permitían edificar sólo en alineación a viales i por tanto la división de las dos zonas dentro de la parcela salió de manera automática. En la calle más céntrica se sitúa la parte más doméstica y en la zona oeste, separada por el jardín central, la parte más segregada vinculada al acceso rodado.
La orientación este-oeste de la parcela y la estrechez de las calles de acceso hacían muy difícil que la casa tuviera una buena captación solar por las fachadas a calle. Esta condición, sumada a las dificultades para conseguir privacidad en planta baja, nos llevó a retirar las edificaciones respecto a la calle creando unos patios de acceso que además harían de captadores solares por cubierta, creando unos espacios de transición entre la calle i la casa, entre el clima exterior e interior. Unos espacios semi-cubiertos y practicables mediante cubiertas retráctiles que permiten captar en invierno y ventilar en verano. De esta manera se soluciona el acceso peatonal desde la calle más céntrica i el acceso rodado desde la otra calle, evitando los típicos espacios marginales y poco cualificados que habitualmente generan los aparcamientos y accesos peatonales desde la calle. Las cualidades de privacidad, de luz, de espacio y de confort térmico de estos espacios de entrada permiten que la casa sea utilizada y percibida de punta a punta, sin espacios ocultos o residuales. Estos espacios bioclimáticos se convierten en el primer paso de una sucesión de espacios que transcurren desde una calle hasta la otra ofreciendo una gran variedad de condiciones, características y propiedades explícitamente diferenciadas. La suma de esta sucesión de espacios y climas crea una planta baja de 345m2 y 53m de largo donde se situaran los usos más colectivos de la vivienda y que funciona como un gran distribuidor continuo a partir del cual se accede a las escaleras que llevan a las estancias más privativas o de servicio que se sitúan en las plantas piso y sótano.
El tratamiento de cada estancia de manera individualizada, pero a la vez cuidadosamente conectada a sus estancias vecinas, permite identificar muy claramente las especificaciones de cada espacio a la vez que se integran todos ellos en un conjunto. Esta estrategia facilita que los espacios exteriores adquieran características de estancia y pasen a ser una habitación más de la casa. Así, esta gran planta baja dispone de habitaciones interiores bajas, altas, largas, habitaciones semiexteriores cubiertas y bioclimatizada, habitaciones exteriores cubiertas i descubiertas.
La secuencia de espacios intenta crear una cierta ambigüedad sobre qué es interior y qué es exterior, pero a la vez los espacios exteriores se diferencian intencionadamente intensificando la vegetación y la cerámica sin revestir que, con su presencia más matérica y natural, consigue crear unas atmósferas menos domesticadas, construye paisajes en una parcela sin vistas.
La organización a partir de estancias encadenadas está totalmente relacionada con el sistema estructural de la casa, por esto se optó por utilizar un sistema murario que refuerza materialmente la tipología. Los muros de carga abrazan todos los espacios y limitan el tamaño y la proporción de las oberturas entre espacios, de manera que la estructura condiciona radicalmente la experiencia de la casa. La materialidad de la cerámica, las diferentes texturas de la fábrica, el grueso de los muros, la capacidad de auto-regular la humedad y su inercia térmica son experiencias que acompañan cada tipología de espacio. El espacio es la estructura y la estructura configura el espacio.
Las relaciones entre las distintas unidades estructurales producen discontinuidades estructurales que se tienen que resolver y que se convierten en oportunidades para organizar la fábrica cerámica creando vigas post comprimidas, donde las hiladas de ladrillo macizo se arman y estratifican los muros estructurales en franjas entre antepechos y dinteles creando un degradado de densidades desde las piezas más delgadas y macizas de la planta baja hasta las más gruesas y perforadas en las plantas superiores. Se consigue una nueva expresividad a partir de los distintos ritmos y texturas que surgen de las solicitaciones estructurales de la fábrica cerámica.
La organización de la materia y de los espacios intenta priorizar un óptimo comportamiento pasivo de la casa, empezando por los patios bioclimáticos que garantizan una estabilidad térmica entre 15 i 25ºC, un clima intermedio, mejorado, que además reduce mucho la demanda de los espacios que se relacionan directamente. El sistema estructural y la doble hoja cerámica de las fachadas con 10cm de fibras de madera garantizan una muy buena relación entre el aislamiento térmico y la inercia térmica interior.
Las protecciones solares se sitúan colgadas en el exterior de la hoja de la fachada, evitando puentes térmicos y desvinculando la protección solar del hueco de la ventana, como si fuera un elemento secundario, más dinámico, un añadido circunstancial que podría cambiarse o substituirse a lo largo de los años.
La casa se acaba de climatizar mediante sistemas radiantes vinculados a un sistema de geotermia que permite en intercambio pasivo con el terreno. Aparte de los suelos radiantes, los forjados colaborantes de chapa metálica son estructuras activadas por el terreno que se comportan como grandes radiadores o superficies radiantes y que ayudan a disipar el calor en verano. Esta elevada inercia interior vinculada a la temperatura del terreno permite un comportamiento térmico muy estable a lo largo del año con el mínimo consumo.
